一、SFP+光模块是什么

SFP+光模块是属于SFP光模块中的一种10G光纤模块，它独立于通信协议。一般与交换机、光纤路由器、光纤网卡等相连接，被应用在10G bps以太网以及8.5G bps光纤通道系统中，能满足数据中心更高的速率需求，实现数据中心的网络扩展与转换。

SFP+光模块线卡密度高、体积小，可与其他类型的10G模块互通，为数据中心提供更高的安装密度，节约成本。也因此而成为市场上主流的可插拔光模块。

二、SFP+光模块的种类

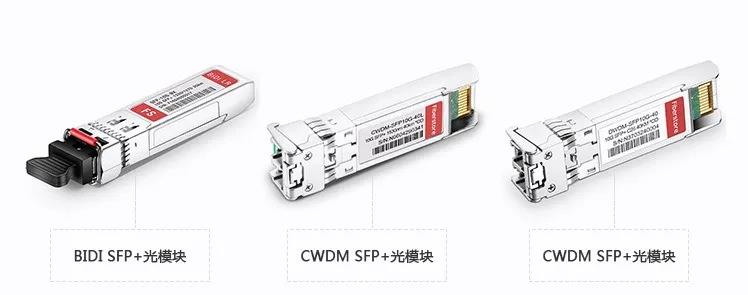

常规情况下，SFP+光模块是按照实际应用来进行分类的，常见的有10G SFP+、BIDI SFP+、CWDM SFP+、DWDM SFP+这几种类型。

该种类型的光模块即为普通SFP+光模块，也可视作10G SFP光模块的升级版，是目前市场上的主流设计。

该种类型的光模块采用波分复用技术，速率可达到11.1G bps，功耗低。拥有两个光纤插孔，一般成对使用，在数据中心进行网络建设时，可减少光纤的使用量，降低建设成本。

该种光模块采用粗波分复用技术，常与单模光纤搭配使用，可节省光纤资源，在组网中更加灵活、可靠，且功耗小。

该种光模块采用密波分复用技术，多用于长距离的数据传输中，传输距离最大可达80km，具有高速率、大容量、扩展性强等特点。

三、SFP+光模块与交换机如何搭配使用

不同类型的光模块与交换机连接，可应用于不同的组网方案中，下面为大家介绍几种SFP+光模块与交换机的实际搭配应用方案。

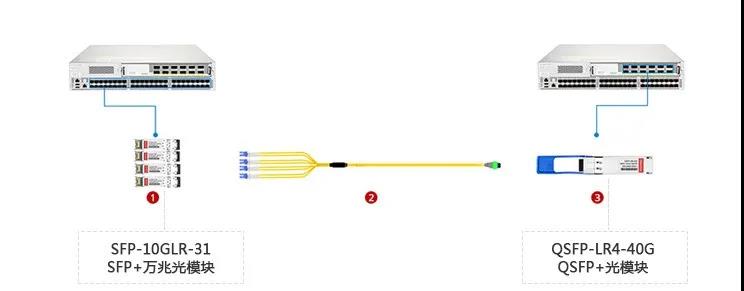

依次将4块10G SFP+光模块插入一台交换机的10-Gbps SFP+端口中，再将一块40G QSFP+光模块插入另一台交换机的40-Gbps QSFP+端口中，最后在中间以一根分支光纤跳线进行连接。

该连接方式主要实现了网络从10G向40G的扩展，可快速、简便的满足数据中心的网络升级需求。

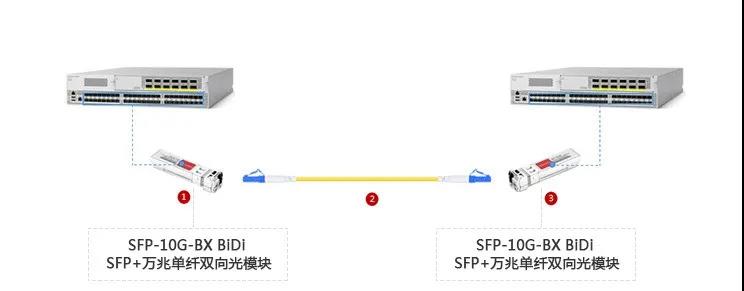

将光模块分别插入两台交换机的SFP+端口中，再用与光模块连接口对应的LC光纤跳线将两台交换机上的光模块进行连接。

该连接方式有效的实现了最简单经济的数据连接，可应用于数据中心、企业布线以及电信运营传输的以太网连接中。

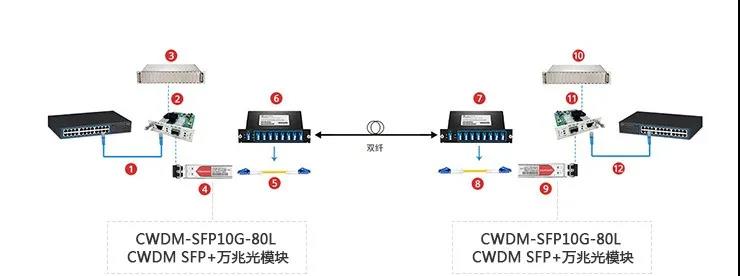

该连接方式用了中继箱、光纤收发器、CWDM粗波分复用器等来将光模块与交换机进行连接，实现了将10G万兆以太网交换机上的RJ45电口转换为CWDM粗波分复用器需要的CWDM波长。

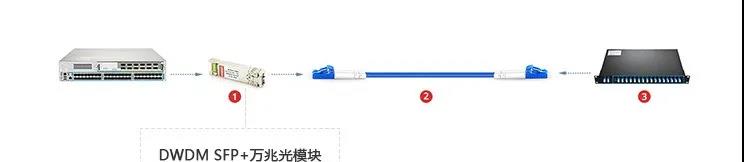

将光模块插入交换机SFP+端口中，再用铠装光纤跳线将其与DWDM密波分复用器进行连接。

该连接方式实现了长途传输中对光信号的保护，能最大程度的降低光波损耗，适用于长距离的光信号传输。

四、SFP+光模块与交换机连接注意事项

1、注意两端交换机所使用的光模块的波长、传输距离是否相同，以及单纤双纤、单模多模问题，若出现两端不对等的情况时，应使用相对应的转换器；

2、光模块在使用时要尽量避免静电与磕碰，若出现磕碰，则不建议继续使用该光模块；

3、注意光模块插入的正反，拉环与标签应朝上；

4、在将光模块插入交换机时，尽量用力将其推到底部，一般会有轻微的震动感，插入之后可轻拔光模块，检查是否安装到位；

5、在进行光模块拆卸时，应先将手环拉到与光口呈90°的位置，再将光模块拔出。
