一、机房现状

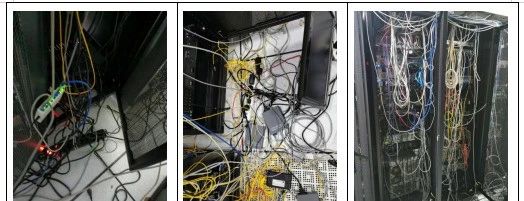

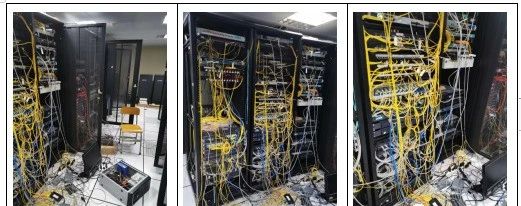

以下为现机房状况图：

可以看得出，确实很乱，网络不出问题才怪，那么如何来理线呢？

二、整理机柜的几点原则

要根据网络的拓扑结构和现有设备情况来整理网线：

1、机柜电源线和网线原则上要分开整理；

2、设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近；

3、如果机柜内设备太多，应该对设备加以编号；

4、对每一根线路要在适当的位置注明来源；

5、对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法；

6、网线编排依据房间号而不依据人。

概括为一句话说就是：布局清晰，线序规整，标签明确，易于维护，特别是标签的合理运用很重要。

三、机柜整理步骤

一、前期准备

首先要通知用户在不影响用户正常工作的情况下进行线缆标签标记、整理机柜。然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。

接下来准备好所需材料：

网络跳线、光纤跳线、电源线、标签纸、记号笔、塑料扎带。

二、整理机柜

1、安装机柜：

需要我们自己动手做以下三件事：

第一，使用随机框带的螺丝和螺母将固定架上紧;

第二，将机柜扳倒，把可以活动的轮子安上;

第三，根据设备的位置在固定架上调整和添加挡板。

2、整理线路：

将网线分组，组数通常小于或等于机柜后面理线架的个数。将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。

3、固定设备：

将机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。注意要在挡板间留出一定的空隙。将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。

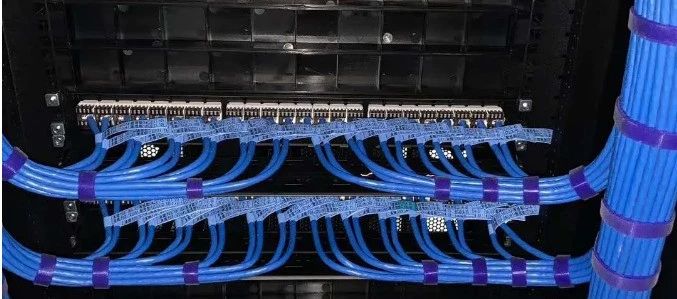

4、网线贴标：

所有网线连接好以后，需要对各网线进行标识，将准备好的标签即时贴缠绕到网线上，并用笔在其上加以标注(一般注明房间号或作什么用途)，要求标识要简单易懂。对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。如果设备太多，则要对设备进行分类编号，并对设备贴标。

三、后期工作

1、联电测试：

当确认无误后，接通电源，进行网络联通测试，以保证用户正常的工作——这是最重要的。

2、文档更新：

对本次机柜整理的内容进行文档更新。重新画设备布置图和网线连接图。在图上要注明设备的编号和网线的标识，以备检修查阅。最好能够将用户名也作为一项加入到图示当中，最后注明日期和理线人。

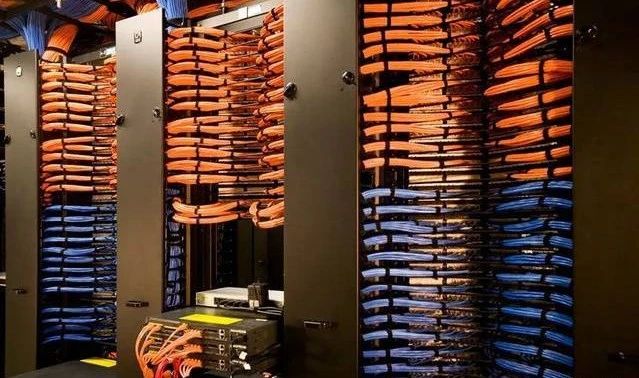

四、机柜理线工艺

机柜整理中重要的一环就是机柜理线，常见的理线工艺有三种：

一、瀑布造型

这是一种比较古老的布线造型，有时还能看到其踪影。它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感(每层24-48根双绞线)。

机房乱？如何理线？最详细的机房理线方法
